西门子通信接头连接器  西门子通信插头(DP连接器）   西门子DP通讯接头  西门子电缆接头  西门子电缆插头  西门子电缆连接器代理商德国******一年

   总线连接器

6GK1 905-6AA00 快速剥线工具
6ES7 972-0BA52-0XA0 90 度电缆出线
6ES7 972-0BB52-0XA0 90 度电缆出线
6ES7 972-0BA50-0XA0 快速连线网络接头（不带编程口）
6ES7 972-0BB50-0XA0 快速连线网络接头（带编程口）
6ES7 972-0BA12-0XA0 90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0 90度网络接头（带编程口）
6ES7 972-0BA42-0XA0 代替34.35
6ES7 972-0BB42-0XA0 DP， 总线连接
6ES7 972-0BA41-0XA0 35度网络接头（不带编程口）
6ES7 972-0BB41-0XA0 35度网络接头（带编程口）
6GK1 500-0EA02 无角度网络接头（不带编程口）
6GK1 500-0FC00 无角度快速连线网络接头（不带编程口）
    ---------------------
上海启水自动化科技有限公司（一级代理商）
联 系 人  ： 邵小姐
24 小时 服务 热线：131 6247 6186
电   话 ： 021-6064 1329
工   作 (Q Q) : 2880583566
本公司只销售西门子原装***，享受西门子官方免费一年保修！
------------------------------

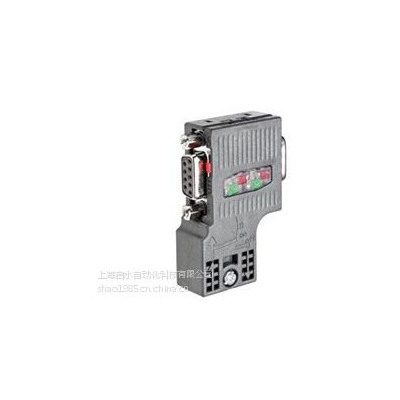

 西门子通信插头(DP连接器）

产品介绍：

FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有)
通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点
Area of application
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

Design
提供有各种类型的总线连接器，可优化用于连接的设备：

总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率为 1.5 Mbit/s，无集成的总线端接电阻。
PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。
Functions
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。

西门子通信插头(DP连接器）

西门子原装***总线连接器
西门子原装***6GK1 905-6AA00 快速剥线工具
西门子原装***6ES7 972-0BA52-0XA0 快速连线网络接头（不带编程口）
西门子原装***6ES7 972-0BB52-0XA0 快速连线网络接头（带编程口）
西门子原装***6ES7 972-0BA12-0XA0 90度网络接头（不带编程口）
西门子原装***6ES7 972-0BB12-0XA0 90度网络接头（带编程口）
西门子原装***6ES7 972-0BA41-0XA0 35度网络接头（不带编程口）
西门子原装***6ES7 972-0BB41-0XA0 35度网络接头（带编程口）
西门子原装***6GK1 500-0EA02 无角度网络接头（不带编程口）
西门子原装***6GK1 500-0FC10 无角度快速连线网络接头（不带编程口）

Dimensional drawings
提供有各种类型的总线连接器，可优化用于连接的设备：

总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率为 1.5 Mbit/s，无集成的总线端接电阻。
PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。
Functions
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。

西门子电缆，西门子DP电缆，西门子PROFIBUS通讯电缆
6XV1830-0EH10 SIMATIC NET, PROFIBUS 快速标准电缆 GP, 2 芯, 屏蔽, 为快速安装而特殊设计，长度: 1000m, ***小订购数量: 20m, 按米销售
6XV1830-0EN20 SIMATIC NET, PROFIBUS 标准总线电缆, 2 芯, 屏蔽, 为快速安装而特殊设计， 20 m
6XV1830-0EN50 SIMATIC NET, PROFIBUS 标准总线电缆, 2 芯, 屏蔽, 为快速安装而特殊设计， 50 m
6XV1830-0ET10 SIMATIC NET, PROFIBUS 标准总线电缆, 2 芯, 屏蔽, 为快速安装而特殊设计， 100m
6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖缆, PROFIBUS 拖缆, 加速度:4 m/s2, 至少 3 百万次 弯曲次数，弯曲半径： 约 120mm，双芯屏蔽线，按米销售，长度: 1000m, ***小订购量: 20 m
为了构建 PROFIBUS DP 网络，提供有不同类型的电缆，可满足不同类型应用的要求。一般地，应该使用所列出的电缆。有关网络组态的详细信息，请参见 PROFIBUS 网络手册。
UL 认证
用于网络电缆的 UL 列表（安全标准）对于美国和加拿大市场尤为必需。根据电缆敷设在建筑物中位置来决定适当的认证要求。这适用所有电缆，这些电缆从一个机器敷设到一远程控制柜，位于电缆架上并保护着建筑物。通过 UL 认证的电缆在其名称后面附加字母“GP”（通用）。
Ex认证
用于本质安全 PROFIBUS DP 应用的电缆在其名称后面附加字母“IS”（本质安全）
西门子电缆，西门子DP电缆，西门子PROFIBUS通讯电缆
屏蔽的双绞电缆，圆形截面
所有 PROFIBUS 总线电缆的特点：
因为双屏蔽作用，这些电缆特别适合用于易受电磁干扰的工业环境中。
通过总线电缆外皮和总线端子上的接地端子，能实现系统范围内的接地方案。
印有以米表示的标记
电缆类型
全新的快速连接（FC）总线电缆为径向对称设计，可使用剥线工具。以此，可以快速、简便地安装总线接头。
安装说明
总线电缆按米销售。 如果总线段必须由两部分装配（例如 >1000 m 段长），可使用外套（低电阻连接导线，在更***的区域内连接屏蔽）。
快速连接
使用 FastConnect 剥线工具，可以一下剥去新的快速连接电缆外皮并获得***的长度。
用这种方法能快速、方便地将总线接头（除了 6ES7 972-0BA30-0XA0 外）连接到总线电缆。
电缆布线：
在贮存、运输和电缆敷设过程中，两端需用收缩帽密封两端。
